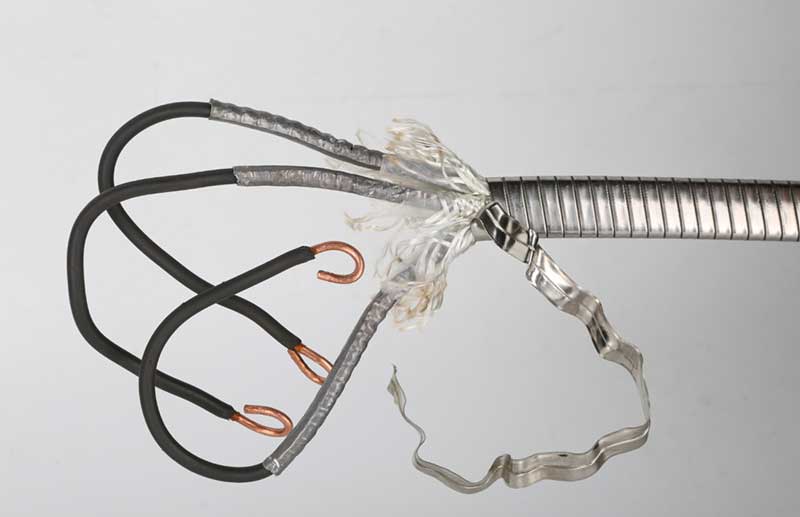

Tianjin AoteGepantserde kabelbeschikt over hoge temperatuurbestendigheid, oliebestendigheid en uitstekende slijtvastheid. Deze kabelserie omvat ronde en platte structurele typen, speciaal ontwikkeld voor zware werkomgevingen in olievelden. De gepantserde buitenlaag levert een sterke treksterkte en anti-extrusieprestaties om ondergrondse schade aan de kern te voorkomen.
Het beschikt over stabiele elektrische isolatie onder hoge hitte en vettige omstandigheden, op grote schaal gecombineerd met ESP-olie-dompelpompen en aardolie-extractieapparatuur in de boorputten op wereldwijde olie-exploitatielocaties.
| AWGSerie | Dwarsdoorsnede (mm2) | Kerntelling | Aantal strengen / nominale diameter van enkele streng (mm) | Nominale spanningsklasse (kV) | Bedrijfstemperatuur (℃/℉) |
| AWG7 | 10 | 3 | 1/3,67 | 3,4,5,6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54;7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35;7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25;7/3,16 |
| Code | Uitleg | Afkorting | Code | Uitleg | Afkorting |
| Materiaal isolatielaag | Materiaal van de pantserlaag | ||||
| P | Polypropyleen (inclusief gemodificeerd polypropyleen) | PP (MPP) | - | Gegalvaniseerde stalen tape | BTW |
| E | Ethyleenpropyleenrubber | EPDM | M | Monel-tape | MA |
| YJ | Vernet polyethyleen | XLPE | X | Roestvrij stalen tape | SS316 |
| GIJ | Polyimide-F46 composietfilm + ethyleenpropyleenrubber gecombineerde isolatie | PI-FEP/EPDM | |||
| YF | Polyimide-F46 composietfilm + perfluorethyleenpropyleenrubber gecombineerde isolatie | PI-FEP | |||
| Materiaal van de schedelaag | Vlechtlaag (vullaag) | ||||
| Q | Loodlegering | Pb-legering | Polytetrafluorethyleen | PTFE | |
| E | Ethyleenpropyleenrubber | EPDM | Aramidevezeltape | AFT | |
| H | Chloorgesulfoneerd polyethyleen | CSM | Nylon vezeltape | NFT | |
| F | Perfluorethyleen Propyleenrubber | FEP | Polypropyleen (oliebestendige kussenlaag) | PP | |
| N | Nitrilrubber | NBR | |||
| AWGSerie | Maximale afmeting | |||||
| Platte kabel (mm×mm) | Sferische kabel (mm2) | MLE-kabel (mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
Gewone kabels kunnen beschadigd raken bij hoge temperaturen, olievervuiling en herhaaldelijk buigen. Onze ronde en platte gepantserde kabels maken gebruik van versterkte metalen pantserstructuren en temperatuur- en slijtvaste materialen om de buigspanning te verminderen en hitte, wrijving en mechanische impact te weerstaan. De twee structurele opties voldoen aan verschillende dynamische bedrijfsvereisten, waardoor de levensduur wordt verlengd en het risico op kabelstoringen wordt verminderd.
Rondegepantserde kabelszijn geschikt voor conventionele bedradingstoepassingen zoals kabelrupsen en kabelgoten. Platte gepantserde kabels hebben een compacte structuur voor beperkte installatieruimtes, waaronder smalle putmonden, compacte apparatuur en ondergrondse kabelgleuven. De twee structuren bieden flexibele installatiemogelijkheden en vereenvoudigen het plaatsen en onderhouden van kabels.
De kabels zijn vervaardigd met fijndradige geleiders, temperatuurbestendige isolatielagen en versterkte gepantserde structuren en bieden buigweerstand, slijtvastheid, extrusieweerstand en schokbescherming. De metalen pantserlaag helpt externe schade te voorkomen, terwijl optionele eigenschappen zoals oliebestendigheid, corrosiebestendigheid en verouderingsbestendigheid aanpassing aan veeleisende omgevingen, waaronder olievelden en mijnen, mogelijk maken.
Met precisie vervaardigde geleiders zorgen voor een consistente elektrische geleiding en minder vermogensverlies. Optionele afschermingsstructuren helpen elektromagnetische interferentie te verminderen en ondersteunen een stabiele stroomvoorziening en stuursignaaloverdracht voor industriële apparatuur.
Alle producten volgen gestandaardiseerde kwaliteitscontroleprocedures gedurende het hele productieproces. Er worden inspecties uitgevoerd vanaf de verificatie van grondstoffen en productiemonitoring tot het testen van voltooide kabels om consistente productprestaties te garanderen.
Geleiders, isolatiematerialen en mantelmaterialen worden vóór productie geïnspecteerd. Er worden alleen goedgekeurde materialen gebruikt om een consistente kabelkwaliteit te behouden.
Belangrijke parameters, waaronder de diameter van de geleider, de isolatiedikte en de concentriciteit van de mantel, worden tijdens de productie bewaakt. Procesaanpassingen worden indien nodig uitgevoerd om de batchconsistentie te behouden.
Routinetests omvatten een geleiderweerstandstest, isolatieweerstandstest, spanningsbestendigheidstest, vonktest, afmetingsinspectie en uiterlijkinspectie.
Op maat gemaakte tests omvatten buigvermoeidheidstest, treksterktetest, slijtvastheidstest, verouderingstest bij hoge temperatuur, oliebestendigheidstest, flexibiliteitstest bij lage temperatuur en vlamvertragende test.
Volledige testrapporten zijn op aanvraag beschikbaar voor projectacceptatie.
Onze fabriek is uitgerust met geautomatiseerde productielijnen voor gepantserde kabels en ondersteunt de massaproductie van ronde en platte gepantserde stroomkabels, inclusief monsterontwikkeling, op maat gemaakte bestellingen en langetermijnprojectlevering. Gestandaardiseerde productieprocessen, geautomatiseerde tests en exportstandaardverpakkingen zorgen voor een consistente levering.
Industriële automatisering:Geautomatiseerde productielijnen, industriële robots en hoogfrequente bewegingsbedradingstoepassingen
Sleepkettingsystemen:Continue buigtoepassingen die torsiebestendige en slijtvaste kabelprestaties vereisen
Hef- en hijsmateriaal:Rijkranen, portaalkranen, hefplatforms en mobiele stroomvoorzieningssystemen
Olie- en gasindustrie:Petroleumapparatuur in putmonden en in het boorgat werkt onder hoge temperaturen, olieverontreiniging en schurende omstandigheden
Mijnbouw en zware industrie:Mobiele mijnbouwmachines en zwaar materieel dat bescherming tegen stoten en slijtage vereist
Haven- en logistieke uitrusting:Havenmachines en geautomatiseerde opslagapparatuur die worden blootgesteld aan buitenomgevingen en corrosierisico's
Wij bieden op maat gemaakte industriële gepantserde kabeloplossingen op basis van apparatuurvereisten, bedrijfstemperatuur en slijtageomstandigheden. Met ronde en platte gepantserde kabelopties helpen we klanten bij het selecteren van geschikte structuren, specificaties en beschermende materialen.
Wij ondersteunen OEM/ODM-aanpassingen, inclusief kabelstructuur, prestatie-eisen en productiehoeveelheden. Gestandaardiseerde productieprocessen en flexibele productiecapaciteit ondersteunen bestellingen van kleine batches, leveringen van grote volumes en langetermijnprojecten.
Ons technische team biedt ondersteuning bij productselectie en toepassingsbegeleiding om de risico's voor kabelselectie en onderhoudskosten te helpen verminderen. Exportervaring en technische service ondersteunen wereldwijde klanten tijdens het samenwerkingsproces.
Vraag 1: Wat zijn de voordelen van het combineren van ronde en platte gepantserde kabels?
A1: De twee structuren dekken verschillende installatievereisten. Ronde gepantserde kabels bieden algemene bescherming en flexibele installatie, terwijl platte gepantserde kabels geschikt zijn voor beperkte ruimtes, zoals apparatuur met smalle putmonden. De combinatie helpt bij het oplossen van uitdagingen met betrekking tot blootstelling aan hitte, slijtage, installatieruimte en kabelbeweging.
Vraag 2: Zijn de kabels geschikt voor langdurig herhaaldelijk buigen?
A2: Ja. De kabels maken gebruik van temperatuurbestendige mantels en versterkte gepantserde structuren. Ze zijn getest op buigmoeheid, veroudering bij hoge temperaturen en slijtvastheid om een continue dynamische werking te ondersteunen.
Vraag 3: Kunnen de kabels worden aangepast voor speciale werkomstandigheden?
A3: Ja. Wij bieden aanpassing van de kabelstructuur, geleiderspecificaties en kabellengte. Extra opties zijn onder meer hoge temperatuurbestendigheid, slijtvastheid, oliebestendigheid, vlamvertraging en afscherming voor verschillende werkomgevingen.
Alle gepantserde kabels ondergaan een inspectie gericht op temperatuurbestendigheid, slijtvastheid, verouderingsbestendigheid en impactbescherming. Producten worden geleverd nadat ze de vereiste tests hebben doorstaan.
Geautomatiseerde productielijnen ondersteunen continue levering, bestellingen op maat en grootschalige projecten. Wij bieden gepantserde kabeloplossingen voor industriële toepassingen die consistente prestaties en een lange levensduur vereisen.
