DitStroomkabelis een speciale bijpassende kabel voor ESP's, waarbij het ene uiteinde is aangesloten op de voedingskabel en het andere uiteinde op de aansluitdoos aan de oppervlakte, waardoor betrouwbare ondersteuning voor krachtoverdracht voor de apparatuur wordt geboden. De kabel, ingedeeld op basis van de dwarsdoorsnedevorm van de geleider, is verkrijgbaar in twee structurele typen: rond en plat. De structuur van binnen naar buiten is in de volgende volgorde: massieve (of gestrande) ronde koperen geleider, isolatielaag, mantellaag, gevlochten laag (buitenmantellaag, vullaag) en stalen tape-bepantserende beschermlaag.
Internationale norm: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Nationale norm: GB/T 16750
Industriestandaard: API RP 11S1, API RP 11S5, API RP 11S6
Enterprise-standaard: AT-ST-008
●Hoge belastingsstroom
●Hoge temperatuurbestendigheid
●Eenvoudige en betrouwbare installatie
●Corrosiebestendigheid
| AWG-serie | Dwarsdoorsnede (mm2) | Kerntelling | Aantal strengen / nominale diameter van enkele streng (mm) | Nominale spanningsklasse (kV) | Bedrijfstemperatuur (℃/℉) |

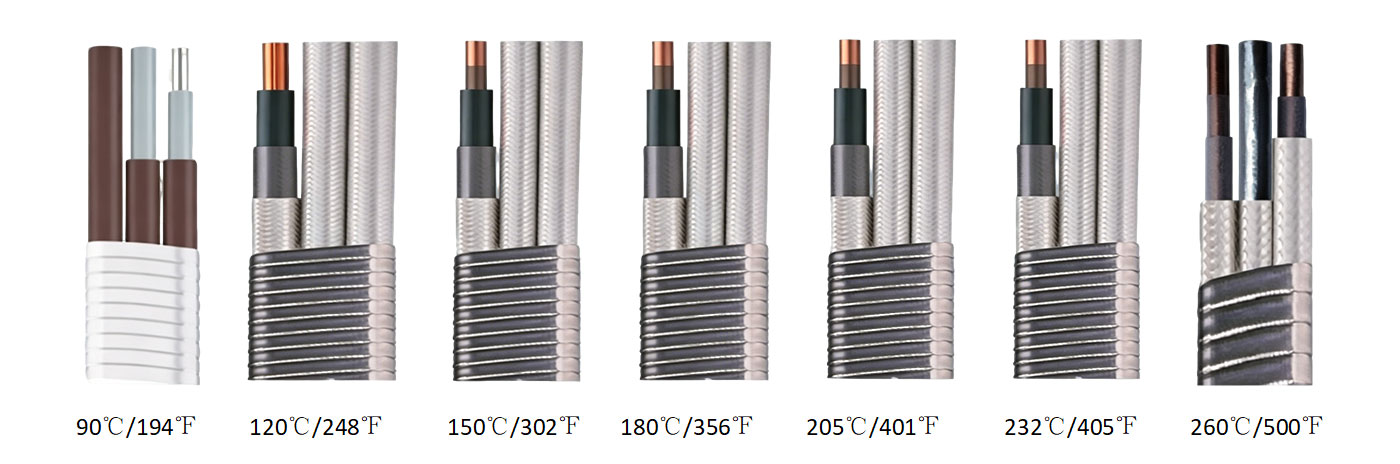

| AWG7 | 10 | 3 | 1/3,67 | 3,4,5,6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25, 7/3,16 |
Ronde kabel
| Code | Uitleg | Afkortingen | Code | Uitleg | Afkortingen |
| Materiaal isolatielaag | Materiaal van de pantserlaag | ||||
| P | Polypropyleen (inclusief gemodificeerd polypropyleen) | PP(MPP) | - | Gegalvaniseerde stalen tape | BTW |
| E | Ethyleenpropyleenrubber | EPDM | M | Monel-tape | MA |
| YJ | Vernet polyethyleen | XLPE | X | Roestvrij stalen tape | SS316 |
| GIJ | Polyimide-F46 composietfilm + ethyleenpropyleenrubber gecombineerde isolatie | PI-FEP/EPDM | |||
| YF | Polyimide-F46 composietfilm + perfluorethyleenpropyleenrubber gecombineerde isolatie | PI-FEP | |||
| Materiaal van de schedelaag | Vlechtlaag (vullaag) | ||||
| Q | Loodlegering | Pb-legering | Polytetrafluorethyleen | PTFE | |
| E | Ethyleenpropyleenrubber | EPDM | |||
| H | Chloorgesulfoneerd polyethyleen | CSM | Aramidevezeltape | AFT | |
| F | Perfluorethyleen Propyleen | FEP | Nylon vezeltape | NFT | |
| N | Nitrilrubber | NBR | Polypropyleen (oliebestendige kussenlaag) | PP | |
| AWGSerie | Maximale afmeting | |||||
| Platte kabel (mm×mm) | Sferische kabel (mm2) | MLE-kabel (mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
A1: Een speciale dompelpompkabel is ontworpen om betrouwbare krachtoverdracht in onderwateromgevingen te bieden. Vergeleken met standaard elektrische kabels beschikt het over verbeterde waterdichte isolatie, flexibele constructie en weerstand tegen vocht, waardoor een stabiele werking in diepe putten, rioleringsystemen en andere ondergedompelde toepassingen mogelijk is.
A2: Platte kabels hebben de voorkeur in veel onderwatertoepassingen omdat hun compacte structuur minder installatieruimte vereist en gemakkelijker in smalle putten of besloten ruimtes past. Het flexibele ontwerp helpt ook bij het verminderen van torsie, buigspanning en mechanische schade tijdens de installatie en het onderhoud van de pomp.
A3: De kabel maakt gebruik van hoogwaardige isolatiematerialen en een beschermende buitenmantel om het binnendringen van water, veroudering en milieuschade te voorkomen. Vóór levering wordt elke kabel getest op isolatieprestaties, waterbestendigheid en mechanische duurzaamheid om een veilige werking onder veeleisende onderwateromstandigheden te garanderen.
A4: Ja. AOTE TIANJIN POMP CO., LTD. biedt aanpassingsmogelijkheden, waaronder kabellengte, kernnummer, geleiderspecificaties en materialen voor de buitenmantel. De kabelconfiguratie kan worden afgestemd op verschillende pompvermogens, installatiedieptes en gebruiksomgevingen.
A5: Bij de kabelkeuze moet rekening worden gehouden met verschillende factoren, waaronder pompvermogen, nominale spanning, installatiediepte, bedrijfstemperatuur, waterkwaliteit en mechanische vereisten. Het kiezen van de juiste geleidergrootte en beschermende structuur zorgt voor een efficiënte krachtoverdracht en verlengt de levensduur.
AOTE TIANJIN POMP CO., LTD. is gespecialiseerd in dompelpompoplossingen en aanverwante kabelproducten. Met praktische ervaring in onderwaterpomptoepassingen begrijpen we de vereisten van verschillende pompsystemen en bieden we geschikte kabelconfiguraties voor verschillende werkomstandigheden.
We selecteren hoogwaardige geleidende materialen en waterdichte isolatiesystemen om stabiele elektrische prestaties en mechanische duurzaamheid te garanderen. Elke kabel ondergaat strikte inspectieprocedures, inclusief isolatietests, waterbestendigheidstests en uiterlijkcontroles vóór verzending.
Onze kabels zijn ontwikkeld voor veeleisende omgevingen waar flexibiliteit, waterdichte prestaties en duurzaamheid essentieel zijn. De geoptimaliseerde structuur helpt de onderhoudsfrequentie te verminderen en zorgt voor betrouwbare prestaties voor technische projecten en commerciële toepassingen.
Wij bieden standaard stroomkabelmodellen en oplossingen op maat op basis van projectvereisten. Van productselectie tot installatieondersteuning, ons technische team helpt klanten bij het kiezen van geschikte kabelspecificaties en het verbeteren van de systeembetrouwbaarheid.
