Wateraccumulatie is een van de grootste uitdagingen die de efficiëntie en veiligheid van de mijnbouw beïnvloeden. Overtollig grondwater, regenval, en ondergrondse lekkage kan de productie onderbreken, apparatuur beschadigen en de bedrijfskosten verhogen.

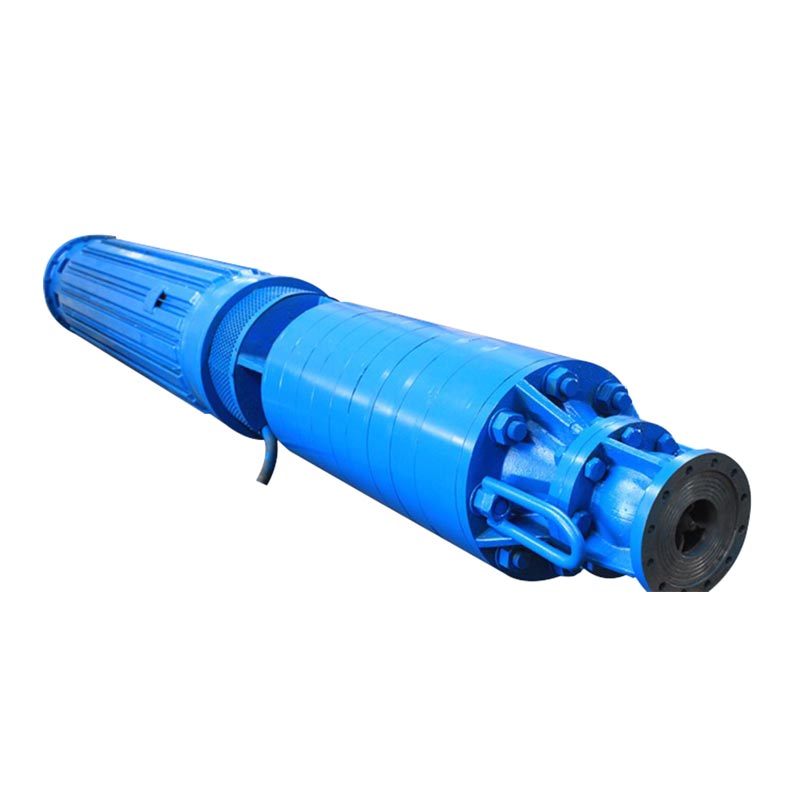

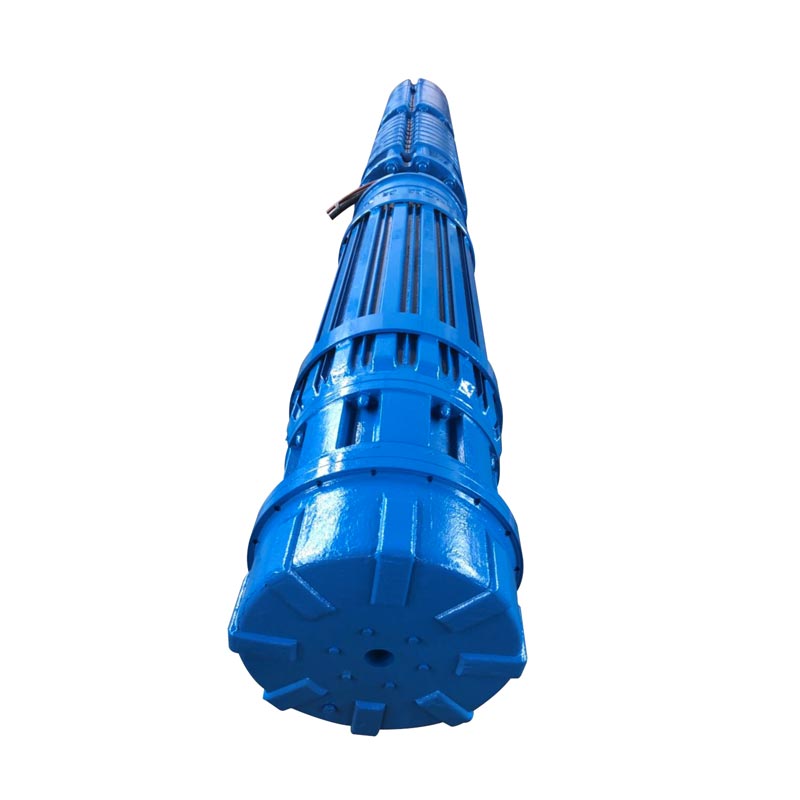

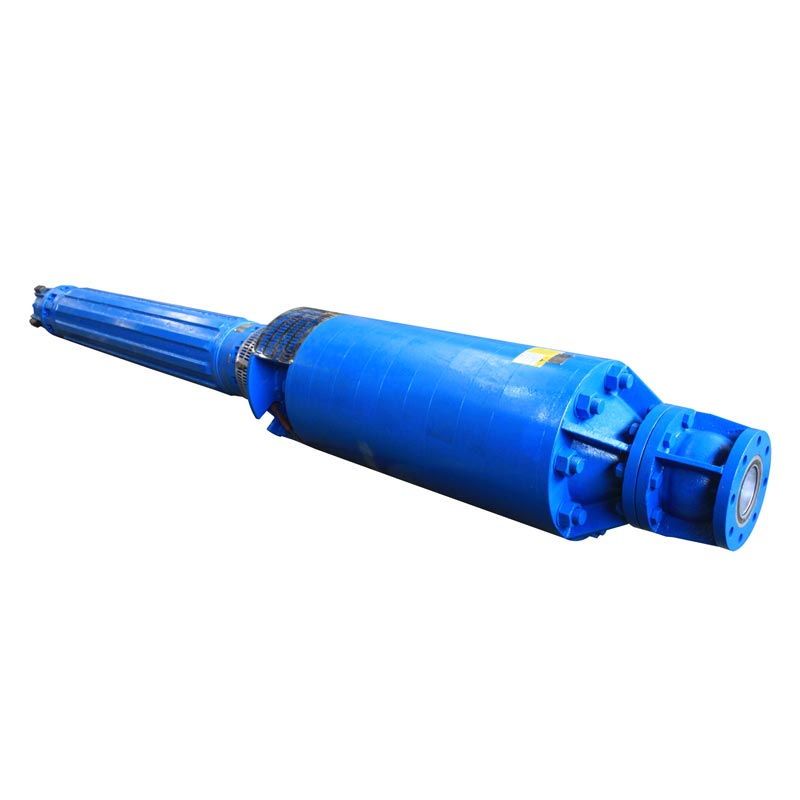

De drainage dompelbare mijnbouwpomp is ontworpen voor zware mijnontwateringstoepassingen waarbij continu wordt gewerkt werking en een lange levensduur zijn vereist. Ontworpen met een krachtig centrifugaal hydraulisch systeem en robuust dompelmotortechnologie zorgt voor een stabiele waterverwijdering, zelfs in diepe mijnen, grote open putten en omgevingen schurende deeltjes bevatten.
Van kolen- en kopermijnen tot goud-, tin- en diamantwinningslocaties: deze pomp zorgt voor betrouwbare drainage prestaties onder veeleisende omstandigheden.
Hoe lager de belasting van de unit door axiale stuwkracht en aangezogen vaste stoffen en slib, hoe hoger de operationele waarde betrouwbaarheid.
Hoe hoger de bedrijfszekerheid, hoe langer de levensduur. Voor dompelmotorpompen met HDM kan de levensduur 10 jaar of langer zijn.
Hoe langer de levensduur en hoe hoger het rendement (tot meer dan 90%), hoe lager de bedrijfskosten.
Doorstroomcapaciteit Q: tot 6000 m'/h (26500 US gpm)
Opvoerhoogte H: tot 1500 m (5000 ft)
Druk p: tot 150 bar (2200 Psi)
Toerental n: tot 3600 tpm
Prestatiegegevens van de motor:
Frequentie: 50 Hz/60 Hz
Spanning V: tot 14000 volt
Motorvermogen P: tot 5000 kW (6700 pk)
Toerental n: tot 3600 tpm
Temperatuur t: tot 100 ℃
Materialen: De materialen worden individueel geselecteerd volgens uw vereisten, waaronder grijs gietijzer, nodulair gietijzer, brons, aluminiumbrons, duplex roestvrij staal.
(1) De dompelpomp is voorzien van een centrifugaalwaaier en een radiale leischoepenstructuur; tijdens bedrijf wordt de vloeistof radiaal aangezogen en radiaal afgevoerd;
(2) Deze dompelpomp bestaat voornamelijk uit de waaier, de afdichtingsring, de bovenste en onderste leischoepen, de bovenste en onderste tussensecties, het aanzuiggedeelte, het afvoergedeelte, de pompas, het bovenste druklager, de leischoepenbus en het tussenliggende overgangsgedeelte.
(3) De werkkamer van de pomp bestaat uit de waaier, leischoepen en tussensecties. De waaier, lagerhulzen en stalen hulzen vormen het rotorsamenstel, terwijl glijlagers zijn geïnstalleerd in het aanzuiggedeelte, het afvoergedeelte en het tussenliggende overgangsgedeelte om het roterende rotorsamenstel te ondersteunen.
(4) Om de axiale krachten te balanceren, zijn de waaiers symmetrisch gerangschikt: de bovenste waaier draait met de klok mee, terwijl de onderste waaier in de tegenovergestelde richting is geïnstalleerd. De axiale krachten die tijdens bedrijf door de waaiers worden gegenereerd, heffen elkaar op en eventuele resterende axiale kracht wordt gedragen door het druklager dat met de motor is verbonden, waardoor de levensduur van de eenheid wordt verlengd.
(5) De rotor wordt gepositioneerd met behulp van de radiale schouder van de pompkoppeling om uit te lijnen met de koppeling van het motorlagerhuis, en axiaal vastgezet met bouten om een stijve verbinding te vormen.
(1) De motor bestaat uit stator, rotor, bovenste en onderste geleidingslagers, druklagers, basis, asverlengingafdichting montage en andere componenten.
(2) Het verlengstuk van de motoras is afgedicht met een met rubber versterkte oliekeerring en een mechanische afdichting.
(3) Aan de onderkant van de motor is een rubberen expansieblaas geïnstalleerd om de druk tussen de motoren in evenwicht te brengen interne holte en het externe water wanneer thermische uitzetting en krimp optreden in de motor of wanneer de het externe waterpeil fluctueert. Het onderste deel van de motor is bekleed met corrosiebestendige gegalvaniseerde plaat metaal.
(4) Het buitenoppervlak van de motorbehuizing is voorzien van koelvinnen en koelwaterkanalen. Tijdens bedrijf wordt de De binnenkant van de motor is gevuld met water, dat door de waaier aan de onderkant van de rotor wordt gecirculeerd om ervoor te zorgen uniforme interne temperatuur. Tegelijkertijd verdwijnt de snelle waterstroom over het buitenoppervlak van de motor warmte van de behuizing, koelvinnen en waterkanaaloppervlakken.
(5) De statorwikkelingen van de motor maken gebruik van hoogspannings-, waterbestendige geïsoleerde draad, die een uitstekende temperatuur biedt weerstands- en isolatie-eigenschappen. De wikkeldraden zijn aangesloten op een waterbestendige hoogspanningskabel. Bovendien zijn er temperatuursensoren bevestigd aan het oppervlak van de wikkeluiteinden om het water te bewaken temperatuur om hen heen. De temperatuursensoren zijn aangesloten op een vieraderige kabel; beide kabels worden naar buiten geleid via de kabeluitgangsgaten in de bovenste geleider lagerhuis.
(6) De rotor is van het eekhoornkooitype, waarbij de kooi is gemaakt van koperen geleiders.
(7) De bovenste en onderste geleidelagerhuizen zijn voorzien van lagerschalen en er is een druklager geïnstalleerd het onderste uiteinde van de rotor. Het druklagersamenstel bestaat uit bovenste en onderste druklagers en een glijlager plaat, die wordt gebruikt om axiale krachten te ondersteunen; het bovenste druklager is van het gesegmenteerde ringvormige type, terwijl het onderste druklager is een gesegmenteerd sectortype.
Efficiënte verwijdering van grondwater uit ondergrondse kolenmijnen.
Geschikt voor afvoersystemen voor koper-, goud-, tin- en diamantmijnbouw.
Zorgt voor de accumulatie van regenval en grondwatercontrole in grote mijnbouwputten.
Hogedrukconfiguratie voor diep ondergrondse operaties.
De pomp is ontworpen voor mijnwater dat grondwater, sediment en zwevende deeltjes bevat. Materiaal selectie kan worden aangepast aan de wateromstandigheden.
Afhankelijk van de configuratie kan de pomp een opvoerhoogte tot 1500 meter bereiken, waardoor deze geschikt is voor diepe mijnen drainage toepassingen.
Veel voorkomende materialen zijn gietijzer, nodulair gietijzer, brons, aluminiumbrons en duplex roestvrij staal. De de selectie hangt af van de eisen op het gebied van corrosie en slijtage.
Ja. De hydraulische prestaties van de pomp, de motorspanning, het vermogen, de materialen en de configuratie kunnen worden aangepast projectvereisten.
