Elektrische dompelpomp voor oliebron

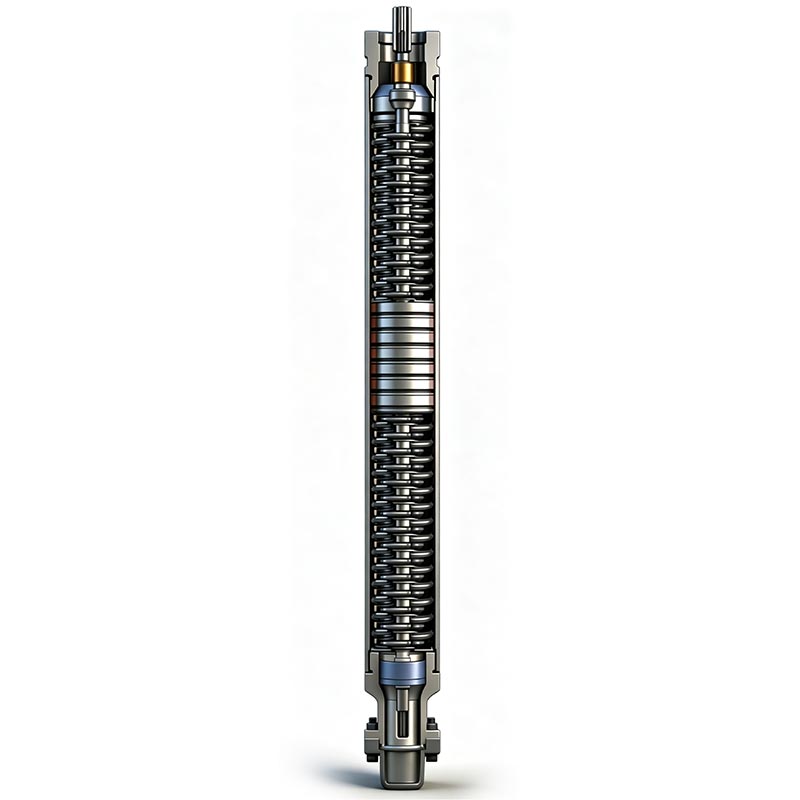

Een elektrische dompelpomp (ESP) is een kunstmatig liftapparaat in het boorgat dat wordt gebruikt om de productiviteit van oliebronnen te verbeteren. Het is voornamelijk gebruikt in middeldiepe oliebronnen, oliebronnen met hoog waterniveau, zware oliebronnen en productieputten in de offshore olievelden. Het systeem bestaat uit kerncomponenten zoals een dompelmotor, een beschermer, een gas-vloeistofscheider, en een meertraps centrifugaalpomp. De motor drijft de pompeenheid aan om met hoge snelheid te roteren en continu te heffen ruwe olie uit de put naar de oppervlakte.

Vergeleken met traditionele mechanische oliewinningsmethoden bieden ESP’s voordelen zoals een breed verplaatsingsbereik, aanpassingsvermogen aan diepe putomgevingen, kleinere oppervlaktevoetafdruk en sterke continue werkingsmogelijkheden. Zij kan worden aangepast op basis van putdiepte, behuizingsgrootte, viscositeit van ruwe olie, gasgehalte en corrosieve omgeving, het bieden van een betrouwbare kunstmatige liftoplossing voor stabiele olieveldproductie op de lange termijn.

Productwerkingsprincipe

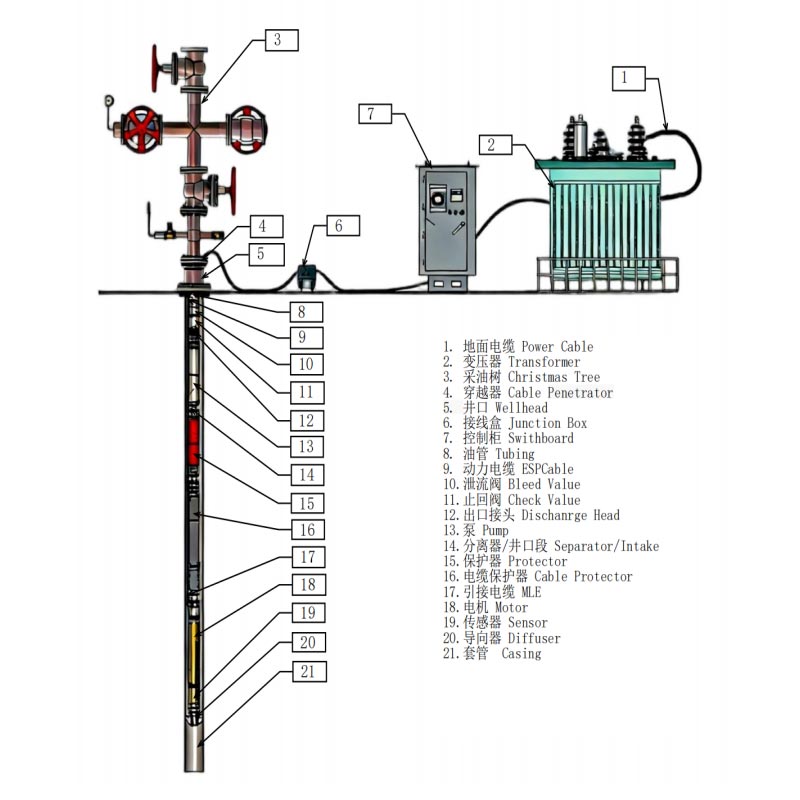

Het ESP-systeem wordt onder het vloeistofniveau van de oliebron geïnstalleerd en levert stroom aan de onderwatermotor in het boorgat een oppervlakteschakelkast.

Tijdens bedrijf:

De dompelmotor drijft een meertraps centrifugaalpomp aan om te roteren;

Bronvloeistof komt het pomplichaam binnen via de inlaat;

Meertrapswaaiers verhogen de druk geleidelijk;

Een mengsel van ruwe olie, aardgas en formatiewater wordt naar de oppervlaktepijpleiding getransporteerd;

Een beschermer isoleert de bronvloeistof van de interne smeerolie van de motor, waardoor een stabiele werking op lange termijn wordt gegarandeerd van de motor.

ESP verhoogt de productiecapaciteit door continue drukverhoging in het boorgat, waardoor het bijzonder geschikt is voor oliebronnen met onvoldoende natuurlijke druk of bronnen die een verbeterde winningsefficiëntie vereisen.

Materiaal- en productietechnologie

De pomptrap is gemaakt van corrosiebestendig gelegeerd staal en nauwkeurig CNC-gefreesd om een soepele en hoge doorstroming te garanderen efficiëntie.

De dompelmotor maakt gebruik van hittebestendige isolatiematerialen, waardoor een stabiele werking wordt gegarandeerd, zelfs in de omgeving omgevingen met hoge temperaturen in het boorgat. De beschermer maakt gebruik van speciale isolatieolie om ruwe olie effectief te voorkomen, pekel en gas de motoronderdelen binnendringen.

Alle kritische componenten ondergaan een anticorrosiecoating en afdichtingsbehandeling. Onze geautomatiseerde assemblagelijn zorgt ervoor nauwkeurige afstemming van elk onderdeel. Elke elektrische dompelpomp voor afgewerkte oliebronnen ondergaat een complete simulatietest in het boorgat vóór levering.

Belangrijkste prestatiekenmerken

1. Geschikt voor complexe oliebronomgevingen

ESP kan worden toegepast op: diepe putten, directionele putten, offshore platformputten, oliebronnen met hoog water, zware olie thermische herstelputten en kleine boorputten.

2. Hoge productiecapaciteit

Het meertraps centrifugaalpompontwerp zorgt voor een continu en stabiel hefvermogen, wat een betere productie oplevert efficiëntie in oliebronnen met een hoge productie in vergelijking met traditionele pompapparatuur.

3. Verminderde vereisten voor oppervlakteapparatuur

De gehele pompeenheid wordt in het boorgat geïnstalleerd, waardoor de voetafdruk van de oppervlakteapparatuur wordt verkleind, het bedrijfsgeluid wordt verlaagd, en waardoor het geschikt is voor omgevingen met beperkte ruimte, zoals offshore-platforms.

4. Uitstekende corrosieweerstand

Voor zwavelhoudende, zoutrijke en hoge temperatuurreservoirs, gelegeerd staal en roestvrijstalen materialen, samen met corrosiewerende coatings, kan worden gebruikt om de betrouwbaarheid van de apparatuur op lange termijn te verbeteren.

Toepassing van een behuizing van 4,5 inch met een minimale binnendiameter van 99,6 mm voor unitconfiguratie

Toepassing van een behuizing van 5,5 inch met een minimale binnendiameter van 118,6 mm voor unitconfiguratie

Toepassing van een 7-inch behuizing met een minimale binnendiameter van 150,4 mm voor unitconfiguratie

Toepassing van 8-5/8-inch behuizing met minimale binnendiameter 196,2 mm voor unitconfiguratie

Toepassing van een 10-3/4-inch behuizing met een minimale binnendiameter van 247,9 mm voor unitconfiguratie

Met welke factoren moet rekening worden gehouden bij het selecteren van een elektrische dompelpomp?

Het selecteren van een ESP is niet alleen gebaseerd op vermogen; het vereist een uitgebreide overweging van het volgende:
1. Putdiepte: Hoe dieper de put, hoe hoger de waterkolom en hoe groter het vereiste vermogen.
2. Productievereisten: Bepaal het aantal pomptrappen en verplaatsing op basis van de beoogde dagelijkse productie.
3. Eigenschappen van ruwe olie: Inclusief viscositeit van ruwe olie, zandgehalte, waterverlies en gasolieverhouding.
4. Condities van het boorgat: inclusief de grootte van de behuizing, de temperatuur, de corrosieve omgeving en de hellingshoek van de put. Door deze parameters volledig op elkaar af te stemmen, kunnen de risico's van ESP-overbelasting, gasblokkering en vroegtijdige uitval worden verminderd.

Belangrijkste toepassingsscenario's

Elektrische dompelpompen voor oliebronnen worden veel gebruikt in:
Ontwikkeling van olievelden op het land
Offshore-platformolieproductie
Productie van diepe oliebronnen
Hoge watergesneden reservoirs
Projecten voor thermische winning van zware olie
Directionele en horizontale putten
Ze zijn bijzonder geschikt voor olieveldprojecten die een continue productie op lange termijn en een hoge dagelijkse productie vereisen.

Compatibiliteit van accessoires

Deze ESP volgt uniforme API-afmetingsnormen en past perfect bij ondersteunende accessoires, waaronder ESP-flatkabel, putmondafdichtingssamenstel, schakelkast met variabele frequentie, zeef in het boorgat en debietmeter. Standaardinterface realiseert een snelle montage ter plaatse, vereenvoudigt de installatie en het latere inspectieonderhoud, verkort de voltooiing van de boorput bouw cyclus.

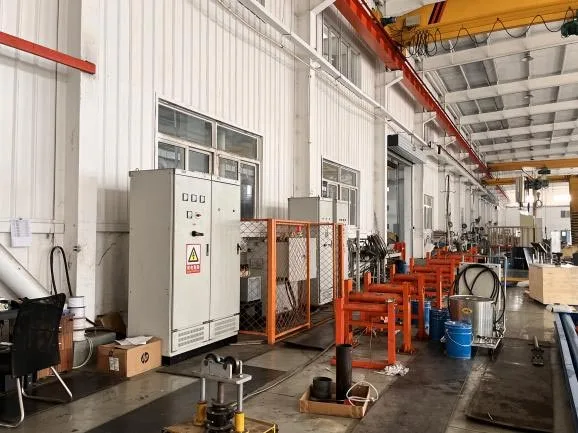

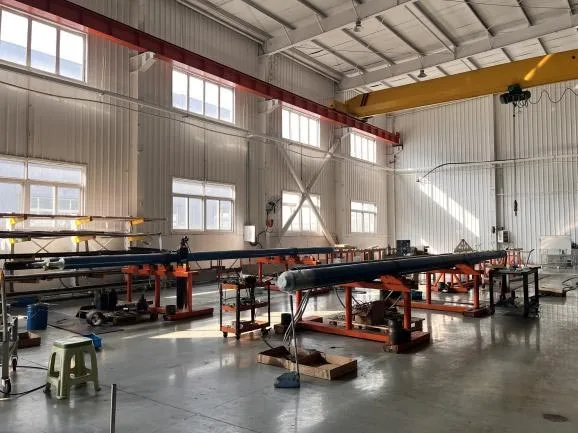

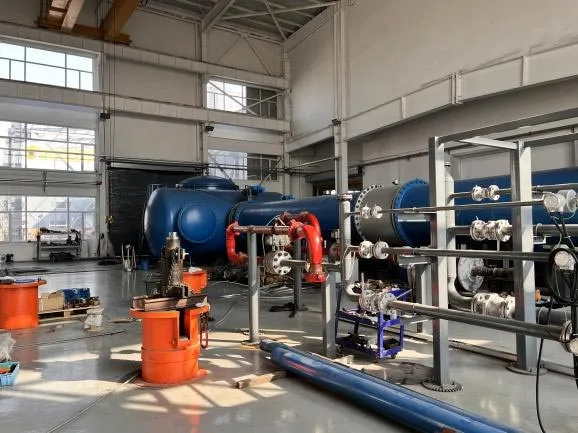

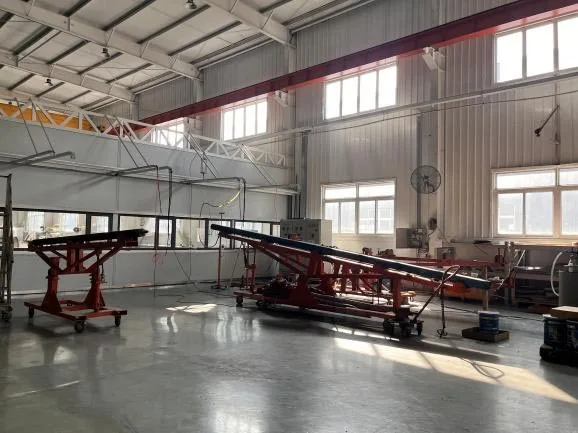

Fabrieksproductie en kwaliteitscontrole

Tijdens de productie ondergaan de belangrijkste componenten uitgebreide tests:
Testen van de chemische samenstelling van grondstoffen
CNC-precisiebewerkingstests
Dynamische balanceringstests van de rotor
Prestatietesten van motorisolatie
Druktesten van pompunits
Testen van afdichtingsprestaties
Volledige simulatietests voor machinebediening
Alle ESP-systemen ondergaan prestatieverificatie voordat ze de fabriek verlaten om ervoor te zorgen dat ze voldoen aan de operationele eisen van het olieveld op de lange termijn.

Veelgestelde vragen

Vraag 1: Welke arbeidsomstandigheden passen het meest bij de elektrische dompelpomp voor oliebronnen?

A1: Het wordt voornamelijk gebruikt voor diepe oliebronnen, zware oliebronnen en offshore-productieputten. Het biedt stabiel kunstmatige lift met hoge doorstroming in smalle behuizingen en ondergrondse omgevingen met hoge temperaturen.

Vraag 2: Hoe is de ESP bestand tegen corrosie door formatiepekel?

A2: De belangrijkste stroom- en transmissiecomponenten gebruiken anti-zwavellegeringsmateriaal met anticorrosieve coating. De ingebouwde protector isoleert corrosieve vloeistof om de motorkern te beschermen, waardoor een langdurige ondergrondse werking wordt bereikt.

Vraag 3: Kunnen we de pompparameters aanpassen aan speciale reservoirvereisten?

A3: Ja. Wij bieden professionele OEM elektrische dompelpomp voor oliebronservice, waarbij pompfasen worden aangepast, motorvermogen en anticorrosiekwaliteiten volgens putdiepte, ruwe viscositeit en samenstelling van het formatiewater.

Waarom kiezen voor ons ESP-systeem?

Wij zijn gespecialiseerd in de productie van kunstmatige liftapparatuur voor olievelden en bieden complete ESP-configuratieoplossingen afgestemd op verschillende putomstandigheden.

Onze voordelen omvatten:
Ondersteuning voor verschillende behuizingsgroottes
Het leveren van complete systemen inclusief pompen, motoren en beschermers
Ondersteuning voor op maat gemaakte corrosiebestendige materialen
Voldoet aan de behoeften van zowel onshore als offshore olieveldtoepassingen
Het aanbieden van OEM-productiediensten
Een uitgebreid systeem voor de levering van reserveonderdelen
Voltooi prestatietests vóór verzending

Van apparatuurselectie en systeemmatching tot after-sales onderhoudsondersteuning: wij bieden stabiele en betrouwbare ESP oplossingen voor olie- en gasklanten wereldwijd.
