Artikelsamenvatting:EenElektrische schakelkastis het centrale elektrische en besturingsplatform dat stroomdistributie, automatiseringscomponenten, beveiligingsapparatuur, bewakingssystemen en veldapparatuur met elkaar verbindt. Een goed ontworpen kast kan de operationele veiligheid verbeteren, het onderhoud vereenvoudigen, gevoelige elektrische componenten beschermen en zorgen voor een stabielere besturing van industriële machines. In dit artikel worden de structuur, de werkingsprincipes, de belangrijkste componenten, selectiefactoren, installatieoverwegingen, onderhoudspraktijken en aanpassingsopties uitgelegd die industriële gebruikers helpen bij het kiezen van een geschikte elektrische schakelkast voor veeleisende toepassingen.
Inhoudsopgave
- Wat is een elektrische schakelkast?
- Waarom is een elektrische schakelkast belangrijk?
- Welke componenten bevinden zich in een elektrische schakelkast?
- Hoe werkt een elektrische schakelkast?
- Hoe moet u een elektrische schakelkast selecteren?
- Welke ontwerpfactoren beïnvloeden de prestaties van de kast?
- Waar worden elektrische schakelkasten gebruikt?
- Waarom is maatwerk belangrijk voor industriële schakelkasten?
- Hoe kunt u een elektrische schakelkast onderhouden?
- Selectiechecklist voor elektrische schakelkast
- Waarom samenwerken met Aote Tianjin Pump Co., Ltd.?
- Veelgestelde vragen
- Conclusie
Wat is een elektrische schakelkast?

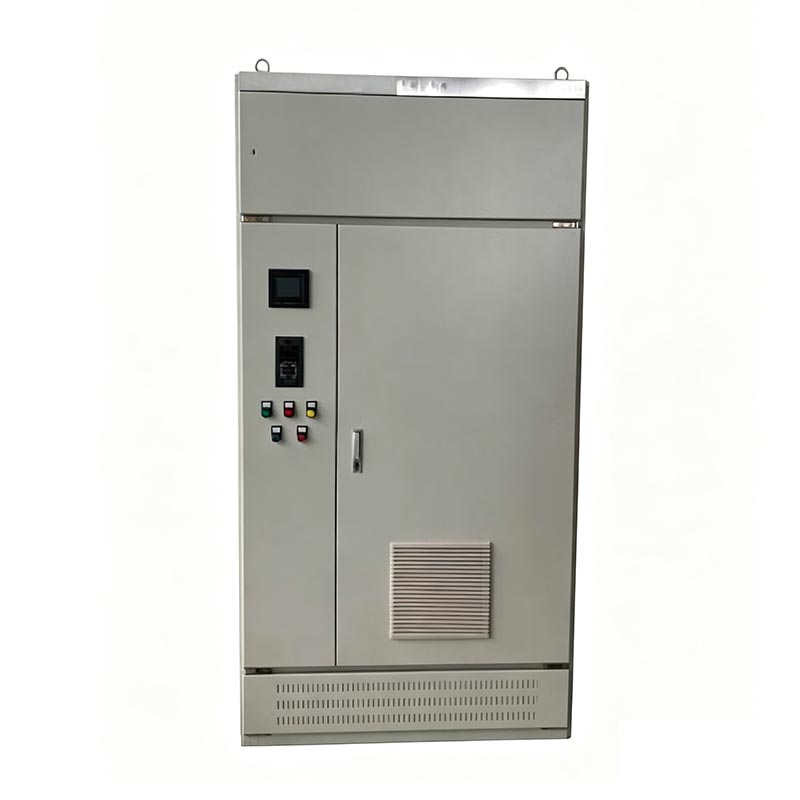

EenElektrische schakelkastis een gesloten samenstel dat wordt gebruikt voor het huisvesten van elektrische, elektronische, beveiligings-, besturings- en communicatiecomponenten voor industriële apparatuur en geautomatiseerde systemen. In plaats van afzonderlijke elektrische apparaten in een gebouw te installeren, organiseert een schakelkast de belangrijkste besturingsfuncties in één beschermde behuizing.
Afhankelijk van de toepassing kan een kast stroomonderbrekers, contactors, relais, motorbeveiligingsapparatuur, programmeerbare logische controllers (PLC's), frequentieregelaars (VFD's), klemmenblokken, voedingen, bewakingsinstrumenten, communicatiemodules, schakelaars, koelapparatuur en andere elektrische componenten bevatten.
De kast fungeert in wezen als het controlecentrum tussen de binnenkomende elektrische stroom, het besturingssysteem en de apparatuur die het eigenlijke werk uitvoert. In pompsystemen kan de kast bijvoorbeeld signalen ontvangen van druksensoren, vloeistofniveausensoren, debietmeters of andere veldapparatuur en vervolgens pompmotoren besturen volgens geprogrammeerde bedrijfsomstandigheden.
Een hoogwaardige kast is dus meer dan een metalen behuizing. Het is een geïntegreerde technische oplossing waarbij rekening moet worden gehouden met elektrische veiligheid, belastingsvereisten, omgevingsomstandigheden, warmtebeheer, bedradingsorganisatie, toegankelijkheid en toekomstig onderhoud.
Waarom is een elektrische schakelkast belangrijk?
Industriële machines werken vaak continu en onder veeleisende omstandigheden. Ongecontroleerde elektrische installaties kunnen onnodige risico's met zich meebrengen, zoals oververhitting, kortsluiting, bedradingsfouten, moeilijke probleemoplossing en ongeplande stilstand. Een op de juiste manier ontworpen elektrische schakelkast pakt deze uitdagingen aan door essentiële elektrische en automatiseringsfuncties in een gestructureerd systeem te brengen.
- Verbeterde elektrische bescherming:Beveiligingsapparaten kunnen defecte circuits loskoppelen voordat de schade zich naar andere apparatuur verspreidt.
- Gecentraliseerde controle:Operators kunnen meerdere elektrische belastingen en machines beheren vanaf een duidelijk georganiseerd controlepunt.
- Beter bedradingsbeheer:Goede aansluitingen, kabelgeleiding en labels maken het oplossen van problemen eenvoudiger.
- Bescherming van apparatuur:De behuizing helpt de interne componenten te beschermen tegen stof, vocht, onbedoeld contact en andere omgevingsinvloeden, mits correct gespecificeerd.
- Automatiseringsmogelijkheden:PLC's, sensoren, VFD's en communicatieapparatuur kunnen worden geïntegreerd in één gecoördineerde besturingsarchitectuur.
- Onderhoudsefficiëntie:Technici kunnen elektrische componenten inspecteren en onderhouden zonder verspreide installaties te doorzoeken.
- Schaalbaarheid:Een zorgvuldig geplande kast kan ruimte en aansluitcapaciteit bieden voor toekomstige aanpassingen.
Voor faciliteiten waar pompen, motoren, ventilatoren, compressoren, transportbanden of verwerkingsapparatuur essentieel zijn voor de productie, kan betrouwbare elektrische regeling een directe invloed hebben op de operationele continuïteit.
Welke componenten bevinden zich in een elektrische schakelkast?
De exacte configuratie is afhankelijk van de apparatuur en de besturingsstrategie. Een kleine motorbesturingskast kan slechts enkele beveiligings- en schakelapparaten bevatten, terwijl een geavanceerde automatiseringskast tientallen elektrische en elektronische componenten kan integreren.
| Onderdeel | Primaire functie | Typisch voordeel |
|---|---|---|
| Stroomonderbreker | Beschermt circuits tegen overmatige stroom en fouten | Verbetert de elektrische veiligheid |
| Contactor | Schakelt motoren en andere elektrische belastingen | Maakt betrouwbaar schakelen op afstand mogelijk |
| PLC | Voert geprogrammeerde besturingslogica uit | Ondersteunt automatisering en sequencing |
| VFD | Regelt het motortoerental en de bedrijfskarakteristieken | Verbetert de procescontrole en het energiebeheer |
| Relais | Biedt schakel- en signaalinterfacefuncties | Vereenvoudigt de besturingslogica |
| Klemmenblok | Verbindt veldbedrading met interne circuits | Maakt bedrading gemakkelijker te identificeren en te onderhouden |
| Voeding | Converteert binnenkomende stroom naar de vereiste stuurspanning | Biedt stabiele stuurkracht |
| Koel- of ventilatieapparaat | Beheert de interne warmte | Helpt thermische stress te voorkomen |
De selectie van componenten mag nooit alleen gebaseerd zijn op de aankoopprijs. Elektrische specificaties, bedrijfsomstandigheden, compatibiliteit, beschermingseisen, verwachte inschakelduur en onderhoudsgemak moeten allemaal in overweging worden genomen.
Hoe werkt een elektrische schakelkast?
Het werkingsprincipe is gebaseerd op de gecoördineerde interactie tussen stroomverdeling, besturingslogica, bescherming en veldfeedback.
Eerst komt elektrische stroom de kast binnen via de aangewezen inkomende aansluiting. Een hoofdbeveiligingsapparaat biedt isolatie- en overstroombeveiliging. De stroom wordt vervolgens verdeeld over individuele circuits, afhankelijk van het systeemontwerp.
Besturingscomponenten verwerken signalen van sensoren, schakelaars, operatorinterfaces of geautomatiseerde besturingssystemen. Wanneer aan vooraf bepaalde voorwaarden wordt voldaan, verzendt het besturingssysteem opdrachten naar schakelaars, relais, VFD's, kleppen, motoren of andere aangesloten apparatuur.
In een geautomatiseerde pompinstallatie kan een niveausensor bijvoorbeeld detecteren dat het waterniveau een vooraf bepaald punt heeft bereikt. De PLC kan dit signaal interpreteren en een startcommando geven aan de betreffende pomp. Als de druk, temperatuur, overbelasting of een andere bewaakte parameter een bepaalde limiet overschrijdt, kan het besturingssysteem de apparatuur stoppen of een alarm activeren.
Dit gesloten-lusproces kan als volgt worden samengevat:
- Er komt stroom in de kast.
- Beveiligingsapparaten verdelen en beveiligen elektrische circuits.
- Sensoren en veldapparatuur leveren bedrijfsinformatie.
- De PLC of het besturingssysteem evalueert de binnenkomende signalen.
- Besturingsapparaten voeren de vereiste opdrachten uit.
- Feedbacksignalen bevestigen de bedrijfsstatus.
- Beveiligingsfuncties reageren op abnormale omstandigheden.
Dankzij deze architectuur kunnen complexe industriële processen met grotere consistentie en minder afhankelijkheid van handmatige tussenkomst werken.
Hoe moet u een elektrische schakelkast selecteren?
Het selecteren van de juiste kast begint met het begrijpen van de volledige toepassing, in plaats van simpelweg een behuizing te kiezen op basis van fysieke afmetingen. De elektrische en mechanische vereisten moeten samen worden geëvalueerd.
1. Bepaal de elektrische belasting.
Identificeer de voedingsspanning, frequentie, totale aangesloten belasting, motorvermogens, startstroom, stuurspanning en aantal circuits. Onvoldoende elektrische capaciteit kan leiden tot oververhitting en een onbetrouwbare werking.
2. Definieer de controlevereisten.
Bepaal of de toepassing handmatige bediening, automatische sequencing, PLC-besturing, VFD-bediening, bewaking op afstand, alarmfuncties of communicatie met een hoger niveau besturingssysteem vereist.
3. Evalueer de omgeving.
Temperatuur, vochtigheid, stof, blootstelling aan water, corrosieve stoffen, trillingen en installatielocatie kunnen allemaal de keuze van de behuizing en het interne thermische beheer beïnvloeden.
4. Houd rekening met de vereisten voor motorische controle.
Voor grote motoren zijn mogelijk speciale startmethoden, overbelastingsbeveiliging, softstarters of VFD's vereist. De kast moet voldoende elektrische capaciteit en warmteafvoer bieden voor de geselecteerde motorbesturingsarchitectuur.
5. Plan onderhoudstoegang.
Componenten moeten logisch worden gerangschikt, zodat technici ze efficiënt kunnen identificeren, testen, vervangen en inspecteren. Een kast die technisch functioneel is, maar moeilijk te onderhouden, kan de bedrijfskosten op de lange termijn verhogen.
6. Zorg voor een redelijke uitbreidingscapaciteit.
Industriële systemen veranderen vaak na installatie. Het bieden van de juiste reserveterminals, elektrische capaciteit, fysieke ruimte en kabelinvoeropties kunnen toekomstige aanpassingen aanzienlijk eenvoudiger maken.
Welke ontwerpfactoren beïnvloeden de prestaties van de kast?
Een goed kastontwerp vereist aandacht voor details die van buitenaf misschien niet duidelijk zijn. Interne opstelling, warmteopwekking, kabelgeleiding, aarding en scheiding van componenten kunnen allemaal de betrouwbaarheid beïnvloeden.
| Ontwerpfactor | Potentieel probleem indien genegeerd | Aanbevolen aanpak |
|---|---|---|
| Warmteafvoer | Oververhitting van componenten en kortere levensduur | Bereken de warmtebelasting en zorg voor passende ventilatie of koeling |
| Kabelgeleiding | Moeilijke probleemoplossing en signaalinterferentie | Scheid waar nodig de voedings- en besturingsbedrading |
| Aarding | Bezorgdheid over veiligheid en elektrische interferentie | Gebruik een goed ontworpen aardingsvoorziening |
| Componentafstand | Warmteaccumulatie en moeilijk onderhoud | Zorg voor voldoende vrije ruimte en toegang voor service |
| Milieubescherming | Er komt stof of vocht in de behuizing | Selecteer een behuizing die geschikt is voor de installatieomgeving |
Een andere belangrijke overweging is elektromagnetische compatibiliteit. VFD's en andere elektronische apparaten kunnen elektrische ruis genereren. Passend kabelbeheer, aarding, afscherming en fysieke scheiding kunnen interferentie met gevoelige besturingssignalen helpen verminderen.
Waar worden elektrische schakelkasten gebruikt?
Elektrische schakelkasten worden gebruikt in een breed scala aan industriële en commerciële toepassingen. Hun configuratie verandert afhankelijk van de apparatuur die wordt bestuurd.
- Watervoorziening en pompsystemen
- Afvalwaterzuiveringsinstallaties
- Industriële procesapparatuur
- HVAC- en gebouwautomatiseringssystemen
- Productielijnen vervaardigen
- Transportsystemen
- Industriële ventilatiesystemen
- Boosterpompstations
- Brandbeveiligings- en waterbeheersystemen
- Landbouwirrigatieapparatuur
- Energie- en nutsinfrastructuur
- Geautomatiseerde machines en productieapparatuur
Bij pomptoepassingen kan de kast meerdere pompen, druksensoren, niveausensoren, kleppen, alarmen en communicatiefuncties coördineren. Dit maakt het mogelijk om een complete besturingsoplossing te bouwen in plaats van simpelweg een pompmotor aan en uit te zetten.
Waarom is maatwerk belangrijk voor industriële schakelkasten?
Er bestaat geen universele elektrische schakelkastconfiguratie die geschikt is voor elke industriële installatie. Twee faciliteiten kunnen soortgelijke motoren gebruiken, maar hebben zeer verschillende besturingsvereisten vanwege verschillen in bedrijfsdruk, stroomvraag, sensorconfiguratie, stroomvoorziening, omgevingsomstandigheden of automatiseringsarchitectuur.
Door maatwerk kan de kast worden ontwikkeld rond de daadwerkelijke apparatuur en het bedrijfsproces. Afhankelijk van het project kan maatwerk bestaan uit:
- Kastafmetingen en behuizingsconfiguratie
- Specificaties voor inkomende stroom
- Aantal en vermogen van bestuurde motoren
- PLC-selectie en programmeervereisten
- VFD- of softstart-integratie
- Sensor- en instrumentaansluitingen
- Lokale operatorbedieningen
- Alarm- en indicatiesystemen
- Bewakings- en communicatie-interfaces op afstand
- Voorzieningen voor kabelinvoer
- Koel- en ventilatieoplossingen
- Componentmerken en elektrische architectuur
Voor internationale projecten moeten technische teams ook bevestigen dat het elektrische ontwerp, de componentspecificaties, de constructie van de behuizing, de bedradingspraktijken, de etikettering en de testprocedures geschikt zijn voor de bestemmingsmarkt en de projectvereisten.
Hoe kunt u een elektrische schakelkast onderhouden?
Preventief onderhoud is essentieel omdat elektrische storingen vaak gemakkelijker en goedkoper te verhelpen zijn voordat ze grote storingen worden. Onderhoud moet altijd worden uitgevoerd door gekwalificeerd personeel met gebruikmaking van de juiste elektrische veiligheidsprocedures.
- Inspecteer de behuizing:Controleer op corrosie, fysieke schade, losse deuren, beschadigde afdichtingen en tekenen van binnendringend vocht of stof.
- Controleer elektrische aansluitingen:Inspecteer de aansluitingen, bedrading en toegankelijke aansluitingen op losheid, verkleuring of oververhitting.
- Temperatuur bewaken:Let op overmatige hitte rondom aandrijvingen, contactors, voedingen en andere zwaarbelaste componenten.
- Koelapparatuur inspecteren:Reinig indien nodig filters, ventilatoren, ventilatieopeningen en warmtewisselaars.
- Controleer de staat van het onderdeel:Vervang beschadigde relais, schakelaars, zekeringen, indicatoren of andere componenten volgens de aanbevelingen van de fabrikant.
- Alarmen bekijken:Onderzoek terugkerende overbelastings-, temperatuur-, communicatie- of foutalarmen in plaats van deze herhaaldelijk te resetten.
- Etikettering verifiëren:Zorg ervoor dat draden, aansluitingen, onderbrekers en componenten duidelijk herkenbaar blijven.
- Controleer back-up- en besturingsparameters:Wanneer programmeerbare apparaten worden gebruikt, dient u de juiste registraties van configuraties en programma's bij te houden.
Onderhoudsintervallen moeten worden bepaald op basis van de gebruiksomgeving, de kriticiteit van de apparatuur, de aanbevelingen van de fabrikant en de toepasselijke veiligheidsprocedures.
Selectiechecklist voor elektrische schakelkast
Voordat kopers een kast bestellen of engineeren, kunnen ze de volgende checklist gebruiken om het risico op het selecteren van een ongeschikte configuratie te verkleinen.
| Vereiste | Vragen om te bevestigen |
|---|---|
| Voeding | Wat zijn de spanning, frequentie, fase en beschikbare kortsluitomstandigheden? |
| Laden | Hoeveel motoren of elektrische belastingen worden er aangestuurd? |
| Motorcontrole | Is directe start, sterdriehoek, zachte start of variabele snelheidsregeling vereist? |
| Automatisering | Is een PLC, HMI, bewaking op afstand of communicatie-interface vereist? |
| Omgeving | Zal de kast worden blootgesteld aan hitte, vocht, stof, chemicaliën, trillingen of omstandigheden van buitenaf? |
| Onderhoud | Kunnen technici veilig toegang krijgen tot interne componenten en deze identificeren? |
| Uitbreiding | Is er extra capaciteit nodig voor toekomstige apparatuur of sensoren? |
Waarom samenwerken met Aote Tianjin Pump Co., Ltd.?
Aote Tianjin Pomp Co., Ltd.biedt oplossingen voor elektrische schakelkasten die zijn ontworpen ter ondersteuning van pomp- en industriële besturingstoepassingen. Omdat de schakelkast nauw verbonden is met de prestaties van pompen en aanverwante apparatuur, is een goede integratie essentieel voor een betrouwbare werking.
Voor een pompsysteem mag een geschikte regeloplossing niet worden behandeld als een geïsoleerde elektriciteitskast. De kast moet overeenkomen met de motorkarakteristieken, de bedrijfsvereisten van de pomp, sensorsignalen, beveiligingsfuncties, besturingslogica en de installatieomgeving van de klant.
Een projectgerichte aanpak kan klanten helpen bij praktische vraagstukken als:
- Coördineren van meerdere pompen binnen één besturingssysteem
- Beheer van automatische start- en stopvoorwaarden
- Integratie van druk-, niveau-, flow- en andere sensorsignalen
- Biedt motoroverbelasting en elektrische bescherming
- Ondersteuning van pompwerking met variabele snelheid waar nodig
- Verbetering van de gecentraliseerde monitoring en operatorcontrole
- Aanpassen van de kastconfiguratie aan projectspecifieke eisen
Bij het selecteren van een leverancier moeten klanten gedetailleerde informatie verstrekken over de stroomvoorziening, motorvermogens, pomphoeveelheid, besturingsmethode, sensoren, installatieomgeving, communicatievereisten en toepasselijke projectnormen. Dankzij deze details kan de besturingsoplossing worden geconfigureerd rond de daadwerkelijke toepassing, in plaats van te vertrouwen op een ongeschikte standaardopstelling.
Veelgestelde vragen
Vraag 1: Wat is het hoofddoel van een elektrische schakelkast?
Een elektrische schakelkast centraliseert de elektrische distributie, apparatuurbescherming, besturingslogica, monitoring en automatiseringsfuncties. Het biedt een georganiseerde interface tussen de stroomvoorziening, het besturingssysteem, sensoren en industriële apparatuur.
Vraag 2: Kan een elektrische schakelkast meerdere pompen besturen?
Ja. Een goed ontworpen kast kan meerdere pompen besturen met behulp van schakelaars, motorbeveiligingsapparatuur, VFD's, PLC's, relais en andere componenten. De exacte configuratie is afhankelijk van het aantal en de capaciteiten van de pompen en de vereiste bedrijfsvolgorde.
Vraag 3: Heeft een elektrische schakelkast een PLC nodig?
Niet elke kast heeft een PLC nodig. Eenvoudige systemen kunnen gebruik maken van schakelaars, relais, contactors en beveiligingsapparatuur, terwijl meer geavanceerde toepassingen profiteren van PLC-gebaseerde besturing voor sequencing, monitoring, alarmen, communicatie en automatisering.
Vraag 4: Kan een schakelkast buiten worden geïnstalleerd?
Ja, op voorwaarde dat de kastbehuizing, het koelsysteem, de elektrische componenten, de kabelinvoeren en de omgevingsbescherming op de juiste manier zijn geselecteerd voor buitenomstandigheden. Bij het ontwerp moet rekening worden gehouden met blootstelling aan weersinvloeden, vochtigheid, temperatuurschommelingen, stof en direct zonlicht.
Vraag 5: Waarom heeft een elektrische schakelkast koeling nodig?
Elektrische componenten genereren warmte tijdens bedrijf. Aandrijvingen, voedingen, schakelaars en andere apparaten met hoge belasting kunnen aanzienlijke thermische energie produceren. Als de warmte niet adequaat wordt beheerd, kan de temperatuur van de componenten stijgen en de betrouwbaarheid en levensduur beïnvloeden.
Vraag 6: Welke informatie moet ik verstrekken als ik een kast op maat aanvraag?
Nuttige informatie omvat voedingsspanning, frequentie, fase, motorhoeveelheid en -vermogen, pompspecificaties, besturingsvereisten, sensortypen, communicatievereisten, installatielocatie, omgevingsomstandigheden, kastafmetingen indien gespecificeerd, en eventuele projectspecifieke elektrische vereisten.
Vraag 7: Hoe vaak moet een elektrische schakelkast worden geïnspecteerd?
De inspectiefrequentie is afhankelijk van de bedrijfsomstandigheden, de kriticiteit van de apparatuur, de blootstelling aan het milieu, de aanbevelingen van de fabrikant en de toepasselijke veiligheidsprocedures. Kasten in stoffige, vochtige, corrosieve of hoge temperaturen vereisen mogelijk vaker inspectie dan kasten die in schone binnenfaciliteiten zijn geïnstalleerd.
Vraag 8: Kan een elektrische schakelkast bewaking op afstand ondersteunen?
Ja. Afhankelijk van de systeemarchitectuur kunnen PLC's, communicatiemodules, HMI's, industriële netwerken en andere interfaces worden geïntegreerd om statusbewaking op afstand, alarmen, bedrijfsgegevens en besturingsfuncties te bieden.
Vraag 9: Waarom verdient het aanpassen van de kast de voorkeur boven het kiezen van een generieke kast?
Door maatwerk kunnen de elektrische architectuur, componentspecificaties, besturingslogica, behuizingsconfiguratie, koeling, bedrading en communicatiefuncties worden afgestemd op de daadwerkelijke toepassing. Dit kan het onderhoudsgemak verbeteren en onnodige componenten of onvoldoende capaciteit vermijden.
Conclusie
EenElektrische schakelkastis een cruciaal onderdeel van de moderne industriële automatisering omdat het functies voor stroomverdeling, bescherming, controle, monitoring en communicatie samenbrengt in een georganiseerd systeem. De juiste kast kan ervoor zorgen dat industriële apparatuur eenvoudiger te bedienen, bewaken, beschermen en onderhouden is.
De beste oplossing hangt van meer af dan alleen de afmetingen van de kast. Elektrische belasting, motorkarakteristieken, besturingslogica, omgevingsomstandigheden, thermisch beheer, bedradingsorganisatie, beschermingseisen, communicatiefuncties en toekomstige uitbreidingen moeten allemaal worden geëvalueerd voordat het ontwerp wordt afgerond.
Voor pompstations en waterbeheertoepassingen is de relatie tussen de pomp, motor, sensoren, besturingslogica en elektrische schakelkast vooral belangrijk. Een goed geïntegreerde oplossing kan operators helpen een betrouwbare automatische werking te realiseren, terwijl de systeemmonitoring en het onderhoud beter beheersbaar worden.
Als u een nieuw pompsysteem plant, een bestaand besturingssysteem upgradet of op zoek bent naar een op maat gemaakte elektrische schakelkast die bij uw apparatuur past,Aote Tianjin Pomp Co., Ltd.kan toepassingsgerichte ondersteuning bieden. Deel uw elektrische en besturingsvereisten met het technische team om een geschikte configuratie te besprekenneem contact met ons opvoor een op maat gemaakte elektrische schakelkastoplossing.
