Dompelbare axiale stromingspomp voor irrigatie

De dompelbare axiale stromingspomp voor irrigatie is ontworpen voor wateroverdrachtstoepassingen met grote volumes waarvoor een hoge stroomcapaciteit en een lage bedrijfshoogte vereist zijn.

Ontworpen met een geïntegreerde onderwatermotor en pompstructuur, biedt deze serie een praktische oplossing voor landbouwirrigatiesystemen, rivierwaterinlaatstations, overstromingsdrainageprojecten en gemeentelijk water beheer faciliteiten waar continue en betrouwbare wateroverdracht vereist is.

Vergeleken met conventionele droog geïnstalleerde axiale pompsystemen vereenvoudigt het onderdompelbare ontwerp de installatie. vermindert de bouwvereisten van pompstations en verbetert de operationele stabiliteit in omgevingen met fluctuerende omstandigheden waterstanden.

Productstructuur en werkingsprincipe

De motor is boven het pompgedeelte geplaatst en de complete unit werkt onder water.

De belangrijkste structurele kenmerken zijn onder meer:
• Geïntegreerde pompmotorconfiguratie
• Verstelbare waaierbladen
• Volledig gesloten onderwatermotor
• Mechanisch afdichtingssysteem
• Automatisch monitoringbeveiligingssysteem

Gezien vanaf de inlaatzijde draait de waaier tegen de klok in.

Dankzij het verstelbare waaierontwerp kan de pomp efficiënte prestaties behouden onder verschillende bedrijfsomstandigheden voorwaarden, waardoor het geschikt is voor toepassingen met veranderende stroomvereisten.

Waarom kiezen voor een dompelbare axiale stromingspomp voor irrigatie?

1. Ontworpen voor omstandigheden met hoge doorstroming en lage opvoerhoogte

Axiale stromingspompen zijn speciaal ontworpen voor toepassingen waarbij een grote hoeveelheid water moet worden verplaatst relatief lage drukvereisten.

Typische toepassingen zijn onder meer:
• Landbouwirrigatiekanalen
• Rivierwaterinlaatsystemen
• Wateroverdracht naar reservoir
• Pompstations voor overstromingsbeheersing

2. Ruimtebesparend pompstationontwerp

Traditionele pompstations vereisen doorgaans:
• Aparte motorinstallatie
• Grote apparatuurruimten
• Complexe uitlijnwerkzaamheden

Dankzij de geïntegreerde onderwaterstructuur kan de pompeenheid direct onder water werken, waardoor de hoeveelheid bovengronds wordt verminderd bouweisen en het geschikt maken voor locaties met beperkte ruimte.

3. Stabiele werking onder variabele waterstanden

Bij irrigatie- en overstromingsbeheersprojecten kunnen de waterstanden aanzienlijk veranderen.

Het onderwatermotorontwerp biedt:
• Effectieve motorkoeling
• Verminderd bedrijfsgeluid
• Betrouwbare continue werking

Selectiegids voor de QZB- en QHB-serie

Het kiezen van het juiste pomptype hangt voornamelijk af van de stroomvereisten, de opvoerhoogte en de toepassingsomgeving.

Selecteer QZB Axiale stromingspomp wanneer:

Er is een grote watervolumeoverdracht vereist De pompkop is relatief laag Constante irrigatie of drainage is nodig

Selecteer QHB gemengde stroompomp wanneer:

Er zijn hogere hoofdprestaties vereist Het waterpeil verandert aanzienlijk Er is een beter hydraulisch aanpassingsvermogen nodig

Selectiegids voor pompmodellen

De QZB-serie is verkrijgbaar in meerdere maten om aan verschillende projectvereisten te voldoen.

Voorbeeld: 700QZB-100

Beschikbaar modellengamma

Beschikbare modellen omvatten

350QZB-50, 350QZB-70, 350QZB-70 (EEN), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85, enz.

Belangrijkste toepassingen en besturingsomgevingen

De QZB- en QHB-dompelpompen met axiale stroming zijn breed toepasbaar voor gebruik in industriële en mijnbouwfaciliteiten, scheepswerven, stedelijke watervoorziening en drainagesystemen, landbouwirrigatie en watervoorziening voor elektriciteitscentrales afwatering systemen.

De QZB dompelpomp met axiale stroming is geschikt voor toepassingen die een lage opvoerhoogte en hoge stroomsnelheden vereisen; de QHB De dompelpomp met gemengde stroming heeft een hoog rendement en een uitstekende weerstand tegen cavitatie, waardoor hij geschikt is voor toepassingen met aanzienlijke schommelingen in het waterpeil en relatief hoge opvoerhoogtevereisten.

Deze producten zijn ontworpen voor het verwerken van ruw water of licht verontreinigd afvalwater, met een maximale vloeistoftemperatuur van 50°C, een pH-bereik van 4 tot 10, een volumetrische verhouding van gesuspendeerde vaste stoffen onder de 2% en een soortelijk gewicht van minder dan 1,2× 10³kg/m². Het gebruik van deze producten is de meest effectieve oplossing voor de bescherming tegen overstromingen van motoren van elektriciteitscentrales rivierachtig en gebieden aan meren waar de waterstanden aanzienlijk fluctueren.

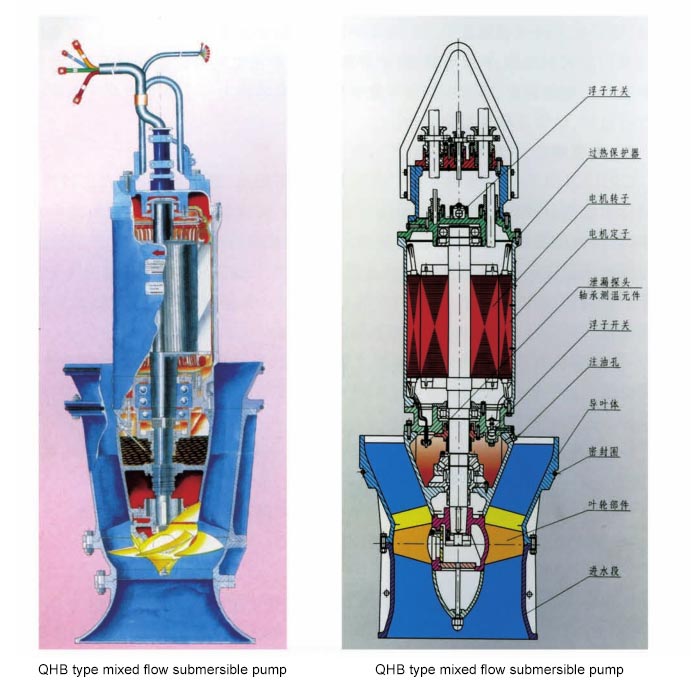

Beschrijving van de productstructuur

De motor van de dompelbare axiale stromingspomp voor irrigatie bevindt zich boven de pomp. De dompelmotor is van het droge type ontwerp met klasse F-isolatie, betrouwbare mechanische en hulpafdichtingen, en is uitgerust met beschermingsvoorzieningen tegen lekkage en tegen temperatuurstijging in de interne wikkelingen en lagers.

Hij wordt geleverd met een schakelkast, die een veilige en betrouwbare werking garandeert. De pomp is geschikt voor een breed scala aan water kwaliteiten en omgevingsomstandigheden, beschikt over verstelbare waaierbladen en werkt over een breed scala aan toepassingen bedrijfsomstandigheden.

Gezien vanaf de inlaat draait de waaier tegen de klok in.

Veelgestelde vragen

Wat is het verschil tussen een axiale stromingspomp en een gemengde stromingspomp?

Axiale stromingspompen zijn ontworpen voor zeer hoge debieten en lage opvoerhoogtes, terwijl pompen met gemengde stroming daarvoor zorgen betere prestaties wanneer een hogere opvoerhoogte en veranderende bedrijfsomstandigheden vereist zijn.

Kan een dompelbare axiale stromingspomp worden gebruikt voor rivierwaterirrigatie?

Ja. De QZB-serie is geschikt voor het overbrengen van ruw water uit rivieren, reservoirs en irrigatiekanalen wanneer de water bevat beperkte zwevende deeltjes.

Waarom kiezen voor een dompelbare axiale stromingspomp voor irrigatie in plaats van een traditioneel pompstation?

De geïntegreerde ondergedompelde structuur vermindert de installatievereisten, verbetert de motorkoeling, vermindert het geluid en maakt flexibele installatie mogelijk op locaties met beperkte ruimte.

Welke informatie is nodig voordat u een pomp selecteert?

Klanten moeten het volgende verstrekken:
Vereist debiet
Pomp kop
Condities van de waterbron
Installatiemethode
Vereisten voor stroomvoorziening
Onze ingenieurs kunnen op basis van de projectomstandigheden een geschikt pompmodel aanbevelen.
