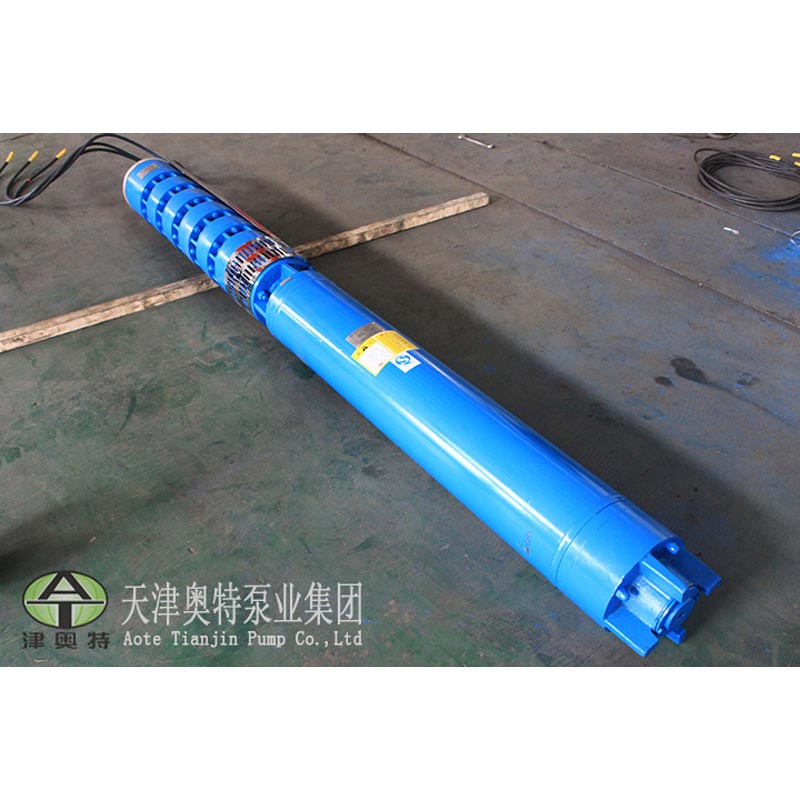

De A5QJ-serie diepe put-dompelpomp voor irrigatie van ons bedrijf is ontworpen voor grondwaterwinning uit de diepte putten, evenals waterinlaatprojecten uit rivieren, reservoirs en kanalen. Op grote schaal toegepast in landbouwgrondirrigatie, binnenlandse watervoorziening voor mensen en vee in bergachtige gebieden, het is ook beschikbaar voor drainage in steden, fabrieken, spoorwegen, mijnen en bouwplaatsen.
1. Geïntegreerde motor- en pompstructuur, onderwaterbediening met hoge veiligheid en betrouwbaarheid.
2. Geen speciale vereisten voor putomhulsels; de stijgleiding hoeft alleen de overeenkomstige werkdruk te weerstaan.
3. Eenvoudige installatie, bediening en onderhoud, kleine bezetting van het vloeroppervlak; geen pomphuisconstructie vereist.
4. Compacte structuur en laag grondstoffenverbruik.
| Item | Specificatie |
| Pomptype | Verticale diepe put dompelpomp |
| Structuur | Meertraps centrifugaalpomp |
| Motortype | Driefasige asynchrone onderwatermotor |
| Nominale spanning | 380V / 660V |
| Frequentie | 50 Hz |
| Stroombereik | Aangepast |
| Hoofd bereik | Tot 900 meter |
| Installatietype | Verticale installatie |
| Koelmethode | Met water gevulde motorkoeling |
| Gemiddelde temperatuur | ≤20℃ |
| PH-bereik | 6,5–8,5 |
| Vaste deeltjesinhoud | ≤0,01% |
1,3-fase AC-voeding: frequentie 50 Hz, nominale spanning 380 V of 660 V (toegestane tolerantie ±5%).
1. Vaste deeltjesgehalte per massa ≤ 0,01%.
2.PH-waarde van de verpompte vloeistof varieert van 6,5 tot 8,5.
3. Gemiddelde temperatuur ≤ 20℃.

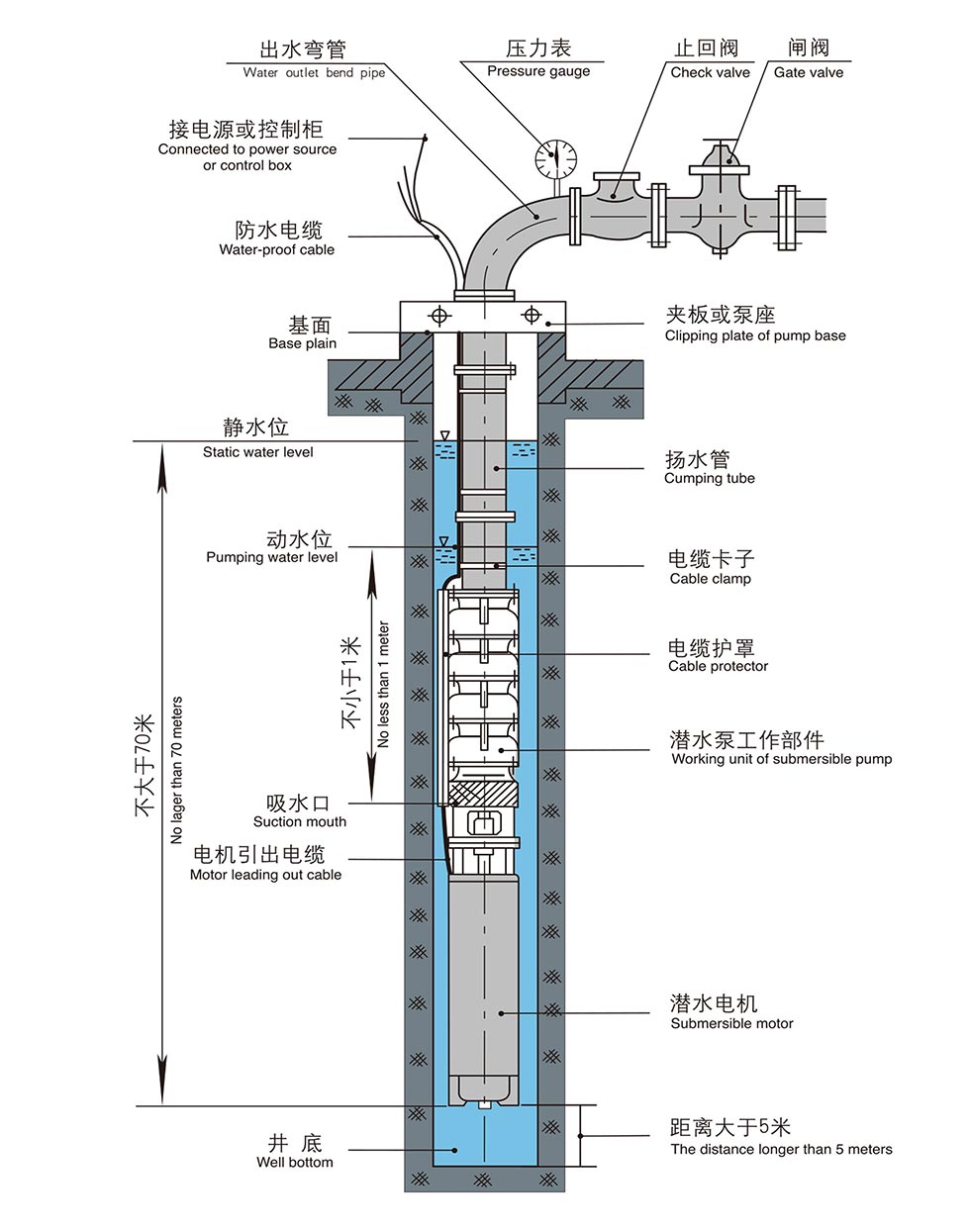

4. De inlaat van de diepe brondompelpomp voor irrigatie moet zich minimaal 1 meter onder het dynamische waterniveau bevinden; maximale onderdompelingsdiepte is 70 meter onder statisch waterniveau; de pompbodem houdt minimaal 1 meter afstand tot de bodem van de put.
5. Rechte putbehuizing met gladde binnenwand en geen dislocatie van de behuizing.

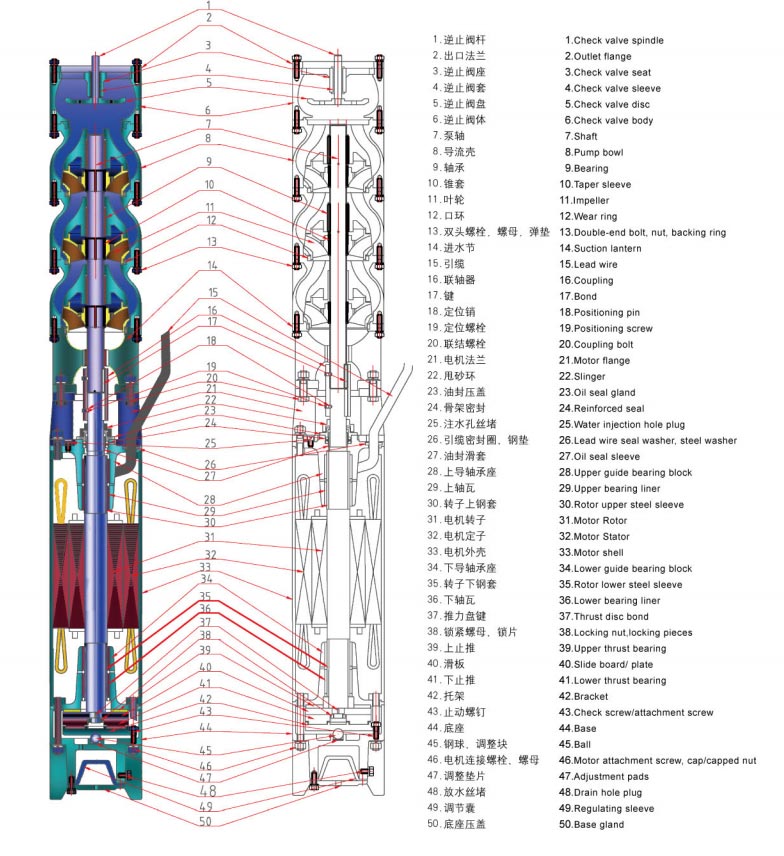

1. De Deep Well-dompelpomp voor irrigatie bestaat uit een driefasige asynchrone dompelmotor en een pomplichaam. De motor is direct gekoppeld aan de bovenste pompunit. Betrouwbare asafdichting op de bovenste motoras voorkomt dit kruislekkage tussen het interne koelwater van de motor en het verpompte medium, waardoor een stabiele werking op lange termijn wordt gegarandeerd.
2. De pomp is van het meertraps verticale centrifugaaltype met enkele zuigkracht; De bijpassende motor is met water gevuld, verticaal van het natte type asynchrone dompelmotor, aangesloten via tonkoppeling.
3. De motorwikkeling maakt gebruik van nylon omhulde PE waterdichte magneetdraad; de motorruimte is gevuld met schoon zoet water.
4. Voor de motor worden watergesmeerde geleidelagers gebruikt. Het druklager aan de onderkant van de motor draagt bidirectioneel axiaal stuwkracht van de pomp. De versie met hoge kop is uitgerust met nikkelhoudende koperen waaiervormige drukkussens, gecombineerd met geïmporteerde Phylos-glijplaten voor axiale belasting.
5. Bij modellen met een hoog hefvermogen is een extra axiale krachtlagercomponent geïnstalleerd tussen de pomp en de motor, met maximale opvoerhoogte omhoog tot 900m.
1.Vul de motorruimte vóór het opstarten met schoon zoet water; tap al het interne water af voor winterstalling om vorstscheuren te voorkomen.
2. Test regelmatig de isolatieweerstand van de unit; de waarde mag niet lager zijn dan 0,5 MΩ.
3. Standaard garantieperiode: 1 jaar bij normaal gebruik.
Voorbeeld: QJ80-100-37
| Code | Betekenis |
| Q | Onderdompelbaar type |
| J | Deep Well-toepassing |
| 80 | Nominale stroom: 80 m³/u |
| 100 | Nominale opvoerhoogte: 100 m |
| 37 | Motorvermogen: 37 kW |
Voordat klanten een pompmodel selecteren, moeten ze de volgende informatie bevestigen:
Bepaal de vereiste wateropbrengst op basis van het irrigatiegebied en de watervraag.
Bereken de benodigde hefhoogte inclusief:
• Putdiepte
• Verticale hefafstand
• Drukverlies in de pijpleiding
• Eisen aan de waterdruk aan de terminal
Selecteer een pompdiameter die geschikt is voor de bestaande putbehuizing.
Bevestig spanning, frequentie en beschikbare elektrische capaciteit.
Controleer de watertemperatuur, PH-waarde en het gehalte aan vaste deeltjes.
Door deze parameters op te geven, kunt u ervoor zorgen dat de geselecteerde pomp de verwachte prestaties levert.
| Storingsverschijnselen | Redenen | Oplossingen |
| Hoofd onbereikbaar, geen wateropname of onvoldoende waterafvoer. | 1. Dynamisch waterniveau daalt onder de toegestane min. dynamisch waterpeil; 2. Breuk in de liftleiding gewricht; 3. Omkering van de rotatie van de motor; 4.Verlaging van de spanning; 5.Geblokkeerd water inlaat; 6.Beschadigde koppeling. |
1. Verhoog het pompstadium en de liftleiding, om de putdiepte te vergroten; 2. Reparatie breuk; 3. Vervang de draad verbindingsstuk; 4. Controleer de spanning; 5. Waswaterinlaat; 6. Vervang de koppeling. |
| Motor draait niet bij het opstarten, met zoemgeluid. | 1. Bearing-aanval; 2. Eenfasige werking van de motor. |
1. Beschadigde onderdelen onderzoeken en repareren; 2. Controleer de verbindingsdraad en zoek een fasefout. |
| Overgrote wijzerzwaai van de ampèremeter | 1.Dynamisch waterniveau daalt tot absorptie-inlaat; 2. Dynamisch waterniveau daalt onder het toegestane niveau min.dynamisch waterpeil; |
1. Verminder de waterafvoer en verhoog de onderdompelingsdiepte. |
| Hevige trillingen van het apparaat | 1. Pompspindel is verbogen; 2.Slijtage aan het lagergedeelte van de eenheid is te groot; 3. Te intens gas geven; 4. Beschadigde koppeling. |
1. Kalibreer de spil; 2. Vervang het lager; 3. Vergroot de schuifafsluiter; 4. Vervang de koppeling. |
| Daling van de stroom | 1. Slijtage bij het dragen van de ring; 2. Geblokkeerde waterinlaat; 3. Lekkage bij verbinding tussen liftleidingen of schelpen. |
1.Repareer of vervang versleten onderdelen; 2. Waswaterinlaat; 3. Controleer het verbindingsgedeelte. |
| Plotselinge afname van de isolatieweerstand | 1. Slechte kwaliteit van de motorkabelconnector; 2. Beschadigde isolatie van de bedrading van de motorrotator; 3. Versleten kabel. |
1. Sluit de kabelconnector opnieuw aan; 2.Repareer de motorbedrading; 3. Schade herstellen. |
| Toename van het stroomverbruik (de indicatie van de ampèremeter overschrijdt de nominale waarde waarde) |
1. Versleten lagerwaaier; 2.Intercontact van de motor nadat het lager is versleten; 3. Slijtage tussen waaier en schaal. |
1. Onderzoek en repareer de pomp; 2. Onderzoek en repareer de motor; 3. Controleer de stroom en controleer de motorstuwkracht lager. |
Een diepe put-dompelpomp wordt voornamelijk gebruikt voor het onttrekken van grondwater uit diepe putten en het leveren van water daarvoor irrigatie, huishoudelijk gebruik, industriële toepassingen en andere wateroverdrachtsprojecten.
Ja. De ATQJ-serie is ontworpen voor irrigatie van landbouwgrond, sprinklersystemen, kasirrigatie en andere toepassingen voor watervoorziening in de landbouw.
Klanten moeten het volgende verstrekken:
• Vereist debiet
• Pompkop
• Putdiepte
• Putdiameter
• Informatie over waterbronnen
• Stroomvoorzieningsvereisten
Ja. De AOTE-pomp kan de pompparameters aanpassen, inclusief debiet, opvoerhoogte, motorvermogen, spanning en materialen, afhankelijk van projectvereisten.
De toegestane inbouwdiepte is afhankelijk van het geselecteerde model en de bedrijfsomstandigheden. Modellen met een hoog hoofd kunnen dit bereiken hijskoppen tot 900 meter.
Het wordt aanbevolen om regelmatige controles van de isolatieweerstand, de staat van de kabel, de bedrijfsstroom en de wateropbrengst uit te voeren stabiele prestaties.
AOTE is al vele jaren gespecialiseerd in de productie van pompen en levert dompelpompen voor diepe putten agrarische, industriële en gemeentelijke toepassingen. Met ervaren technische mogelijkheden en flexibele productie processen ondersteunen wij standaardmodellen en op maat gemaakte pompoplossingen voor verschillende watervoorzieningsprojecten.
